Precizan prenos snage, raznovrsna konstrukciona rešenja i pouzdana zaštita na jednom mestu: kardanski zglobovi, kardanska vratila i zaštitne manžetne za industrijsku primenu.
Kardanski zglobovi omogućavaju prenos obrtnog kretanja između osovina koje se međusobno nalaze pod uglom. U ponudi Power Belta dostupni su jednostruki, dvostruki i nerđajući kardanski zglobovi, kao i kardanska vratila i zaštitne manžetne za kardanske zglobove.
Među čeličnim kardanskim zglobovima i kardanskim vratilima mogu se pronaći i modeli namenjeni za rad pri brzinama od 1.000 do 4.000 o/min. Prilikom izbora odgovarajuće izvedbe, pored broja obrtaja, potrebno je uzeti u obzir i radni ugao, oblik otvora i radno okruženje.
Dozvoljeni broj obrtaja i radni ugao zavise od odabrane izvedbe i uslova primene.

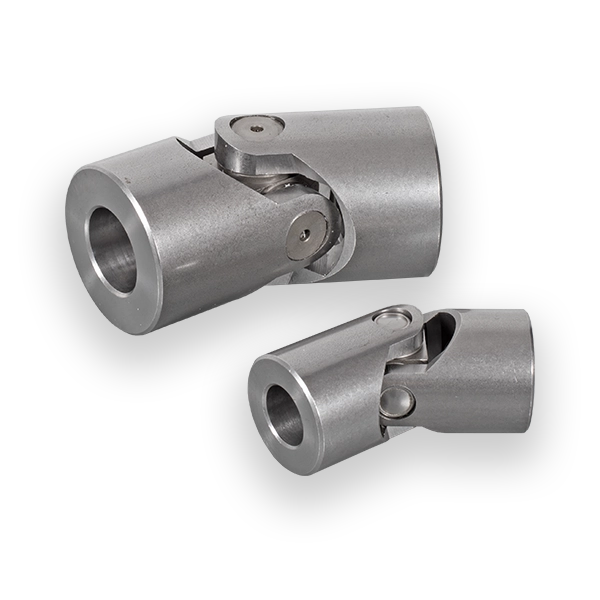

Opšta industrijska primena, za radni ugao do 45°
Jednostruki kardanski zglobovi izrađeni su od čelika, u skladu sa standardom DIN 808. Dostupni su sa različitim izvedbama otvora i u dva različita opsega brzina obrtaja.

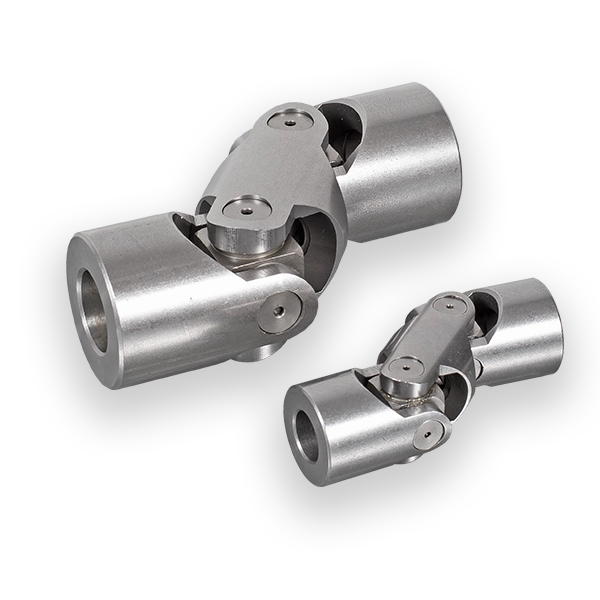

Za savladavanje većih ugaonih odstupanja, sa radnim uglom do 90°
Dvostruki kardanski zglobovi, zahvaljujući konstrukciji koja se sastoji od dva zglobna elementa, mogu se koristiti i pri većim ugaonim odstupanjima. Dozvoljeni radni ugao može biti do 90°, u zavisnosti od broja obrtaja.

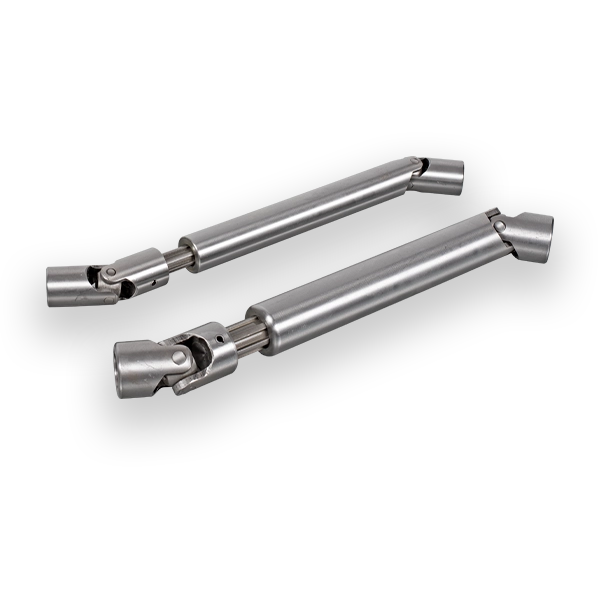

Teleskopska izvedba za promenljivo rastojanje između osovina
Kardansko vratilo objedinjuje dva kardanska zgloba i teleskopsku vezu koja omogućava uzdužno pomeranje. Zahvaljujući teleskopskoj konstrukciji, obrtno kretanje može se prenositi i između međusobno udaljenijih osovina, pri čemu se vratilo prilagođava promenama rastojanja između njih.

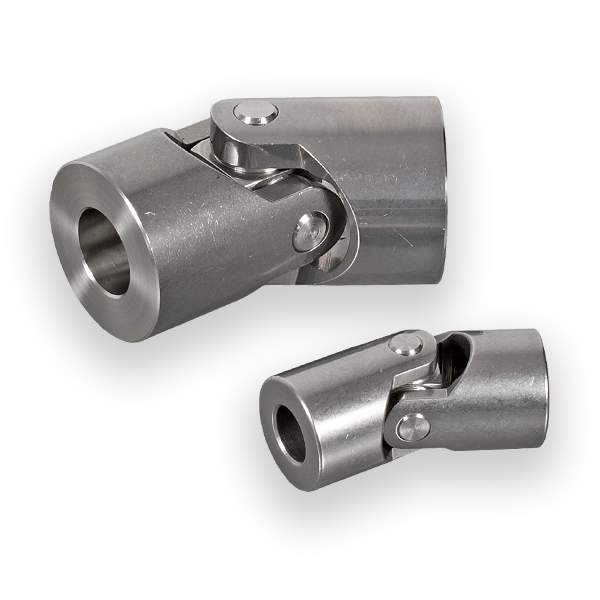

Jednostruke i dvostruke izvedbe od nerđajućeg čelika
Kardanski zglobovi od nerđajućeg čelika izrađeni su od čelika kvaliteta AISI 304. Namenjeni su za primenu u industrijskim okruženjima u kojima je otpornost na koroziju od posebnog značaja.

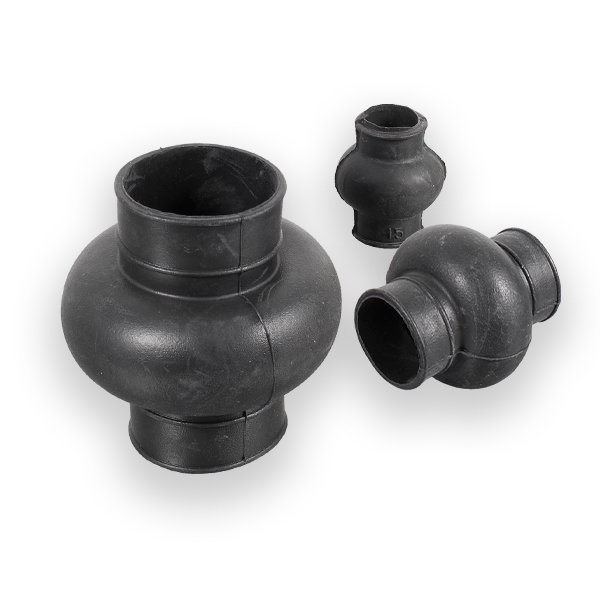

Zaštita i kontinuirano podmazivanje u zahtevnijim radnim uslovima
Zaštitne manžetne serije M izrađene su od specijalne neoprenske gume. Štite kardanski zglob od prašine, vlage i različitih nečistoća, a kada se napune mašću, obezbeđuju kontinuirano podmazivanje.
Sa povećanjem broja obrtaja, dozvoljeni radni ugao može da se menja, zato kardanski zglob uvek treba odabrati na osnovu stvarnih radnih uslova primene.Pored toga, važno je uzeti u obzir i izvedbu , materijal, rastojanje između osovina i raspoloživ prostor za ugradnju.
Pogledajte ponudu jednodelnih i dvodelnih kardanskih zglobova, kardanskih vratila, zaštitnih manžetni od prašine, kao i odgovarajućih rebrastih osovina!
Kompletna ponuda kardanskih zglobova i dodatnih elemenata
