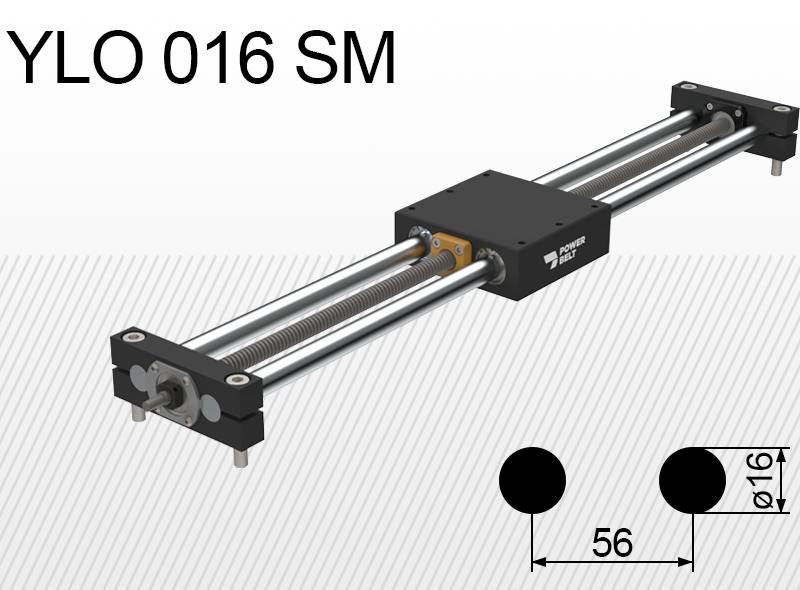

Limon linearna jedinica YLO 016-SM opterećenje do 25kg hod 50-500mm

Ova izvedba se može koristiti kada je teret postavljen na linearno navođenje, na takav način teret nose vođice a ne linearna jedinica. Linearna jedinica je spojena sa linearnom navođenjem i teretom i služi samo kao pogonski element. U ovakvoj izvedbi linearna jedinici ne sme da nosi nikakav teret!
Ukoliko u ovakvoj izvedbi linearna jedinica ipak mora da nosi teret onda nas kontaktirajta za odabir odgovarajuće jedinice.
Na slikama spoj između navođenja, tereta i linearne jedinice nije prikazan, slika služi za demonstraciju izvedbe ovakvog sistema.

Az integrált pneumatikus rögzítő vízszintes helyzetű lineáris egységnél DEM bekötés esetén az alábbi táblázatban látható húzó vagy tolóerővel szemben tudja stabilan tartani a lineáris egység kocsiját. Ha a szervo tengely ,vagyis a lineáris egység függőleges helyzetben van, akkor kizárólag SEM bekötés alkalmazható, húzó vagy tolóerővel szemben, melynek értékei az alábbi táblázatban található. A függőleges helyzetnél a lineáris egységgel mozgatott tárgy súlyát is bele kell számolni a húzó vagy tolóerőbe!

A fent megadott adatok kizárólag az integrált rögzítő teherbírására vonatkozik. Kérjük minden esetben a lineáris egység teherviseléséből induljon ki a tervezéskor. A lineár tengely teherviselését ne lépje túl!

Az integrált rögzítő egységnek köszönhetően kritikus helyeken a megfelelően kiválasztott lineáris egység stabil munkapontot biztosít. A pneumatikus rögzítő DEM kettős működésű konfiguráció „Normally Closed” - Levegőre nyit és zár. A SEM „Normally Closed” - Levegőre nyit és rugóerővel zár. A levegőbekötés különbözteti meg a DEM és SEM típust. Magyarázó ábrát lásd fentebb. A rögzítőt 5,5-8 bar nyomással kell táplálni. A levegő nyomás felépítését úgy kell megoldani, hogy az lineárisan épüljön fel 0,2-0,3 másodperc alatt. Csak rögzítési feladatot tud ellátni, vészfékezésre nem használható!

FONTOS: A rendszer, azaz a pneumatikus rögzítő csak a főkocsi teljes megállás után aktiválható! A pneumatikus rendszer fékezésre, zuhanás megállítására NEM alkalmas!

Zbog promene mase tereta promenjeni su pogoni sledećih osa:
