Limon HTC 060 linearna jedinica opterećenje do 55kg* Dužina hoda: 100-4000mm
Opšte informacije
| Najveća brzina: | 5 m/s |
| Linearna kolica se pomeri na jedan obrtaj: | 130mm |
| Tačnost ponavjanja pozicije: |
±0,05mm |
| Radna temperatura: | 0 °C- +40 °C |
| Vlažnost vazduha: | 35-90% RH |
| IP zaštita: | IP53 |
 |
Fy max= 5300N* |
| * - opšti podaci. Tačan nosivist prekontrolišite u konfuguratoru. Konfigurator možete otvoriti sa klikom na sledeći link: KONFIGURATOR | |
Sve prikazane cene sadrže dodatnih 5% web popusta.
Detaljan opis
VAŽNO:
Linearne jedinice je dozvoljeno oslanjati i fiksirati tokom transporta, kao i fiksirati u radnom položaju, isključivo na mestima označenim zelenim strelicama, odnosno na delu od aluminijumskog profila!
Priprema površine:
Linearnu jedinicu je moguće postaviti isključivo na odgovarajuće pripremljenu, odmašćenu i očišćenu površinu, pri čemu ravnost osnove mora biti unutar tolerancije od 0,2 mm/m.
Opšti opis:

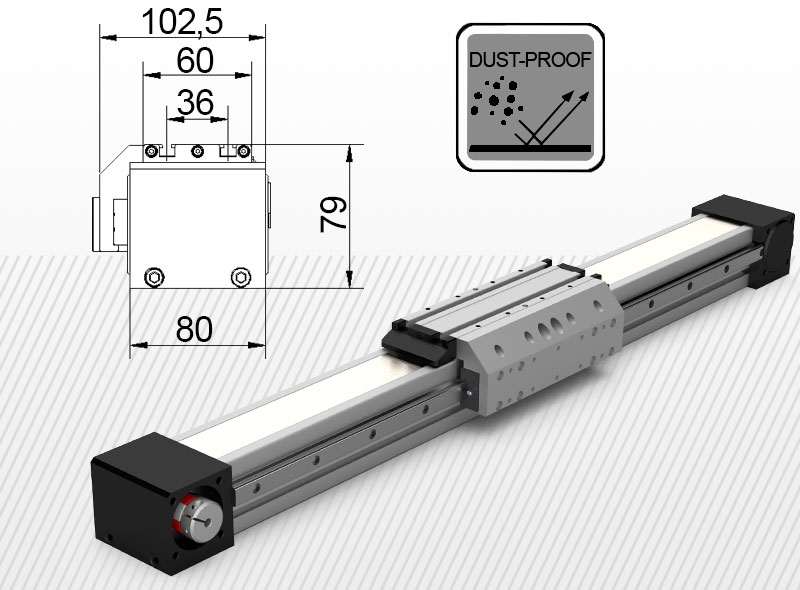

HTC 060 linearni pogon je izveden sa zupčastim remenom i u ojačanoj konfiguraciji. Zupčasti remen unutar linearne jedinice je tipa HTD-5M, sa blagim premazom za redukciju buke na zubnoj površini.
Serija HTC može se koristiti i u uslovima sa prisutnim nečistoćama. Ukoliko se proizvod koristi u spoljašnjem okruženju, molimo konsultujte se sa nama, budući da linearno vođenje i remenice nisu izrađeni od nerđajućeg čelika!
Dodaci linearne jedinice:

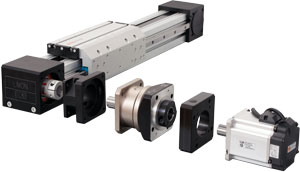

Na donjoj ilustraciji želimo prikazati da naša firma može kompletno isporučiti sve dodatke, pogonsku opremu i upravljanje za linearnu jedinicu. Na fotografiji se nalazi kombinacija servo-reduktora i servomotora koju preporučujemo. Ova konfiguracija obezbeđuje pouzdano i stabilno rešenje, pri čemu je naravno moguće odstupiti od preporučenih brendova.
Naša kompanija nudi Simtach servomotore i drajvere, kao i Kofon Motion ili Sesame planetarne reduktore. Standardni deo konfiguracije je servo-drajver koji podržava Modbus ili EtherCAT komunikaciju. Servomotor je dostupan i u varijanti sa kočnicom.
Komponente mogu biti deo gore navedene konfiguracije. U nastavku je dat primer moguće konfiguracije koja vam može pomoći da sastavite sopstveni set. Nazivi proizvoda su povezani sa informacijama na našem veb-sajtu. Pored navedenih opcija, linearnu jedinicu možete pogoniti i sopstvenim servomotorom ili steper motorom iz naše ponude. Detalje potražite u našem konfiguratoru!
-
Linearna jedinica: tip HTC 060
-
Adapter okvir za servo-reduktor
-
Servo-reduktor: KPX065
-
Adapter okvir za servomotor
-
Servomotor: Leadshine servo ili Leadshine servo sa kočnicom
Za navedenu konfiguraciju linearne jedinice nudimo i univerzalne dodatke, kao što su montážne kuke, krajnji prekidači i „home“ senzori u setu. Dobavljač senzora je F&C Taiwan.
Video zapisi
Katalozi i dokumenti za preuzimanje
Informacije o proizvođaču
Limon Autotech Co. Ltd je vrhunski proizvođač specijalizovan za automatizovane sisteme linearnih kretanja za laka i srednja opterećenja, trenutno u brzom razvoju kako po kapacitetu proizvodnje tako i po tehnologiji proizvodnje. Nude izvanredna rešenja za kupce, fokusirajući se na stvarnu krajnju potražnju korisnika i oslanjajući se na temelj posvećenosti, doslednosti, brzine odgovora, pouzdanosti i pažnje prema detaljima, što čini LIMON proizvode široko rasprostranjenim u Evropi, Aziji i Južnoj Americi.
Jedan od glavnih proizvoda - linearne jedinice, koje imaju globalno dobar ugled i povratne informacije, ima široku primenu u sledećim industrijama:
- Industrija LCD panela
- Industrija litijumskih baterija
- Fotovoltička industrija
- Automobilska industrija
- Istraživačka industrija
- Medicinska industrija
Na osnovu navedenog, Power Belt, kao srednjoevropska proizvodna baza Limon Autotech Co. Ltd, pouzdano proizvodi i sastavlja linearne jedinice u svom pogonu u Đal (mađarski Gyál). Proizvodnja u Mađarskoj omogućava veliku fleksibilnost, kratke rokove isporuke i trenutnu reakciju na potrebe naših kupaca. Mnoge inovacije su napravljene na osnovu povratnih informacija naših partnera, što daje Limonovim linearnim jedinicama konkurentsku prednost koja nas čini neizostavnim dobavljačem u oblasti linearnih jedinica. Naša kompanija stavlja veliki naglasak na kvalitet, završnu kontrolu i naknadnu podršku.
Prednosti naše kompanije i proizvodnje u Mađarskoj:
- Brzi smo i obezbeđujemo isporuku delova u najkraćem roku
- Pomoći ćemo vam već u početnoj fazi dizajna
- Pružamo online softver za dizajn, koji vam omogućava lako planiranje sopstvenih linearnih jedinica
- Obezbeđujemo 3D modele i informacije o proizvodima
- Postoji mogućnost remontovanja linearnih jedinica u kratkom roku
