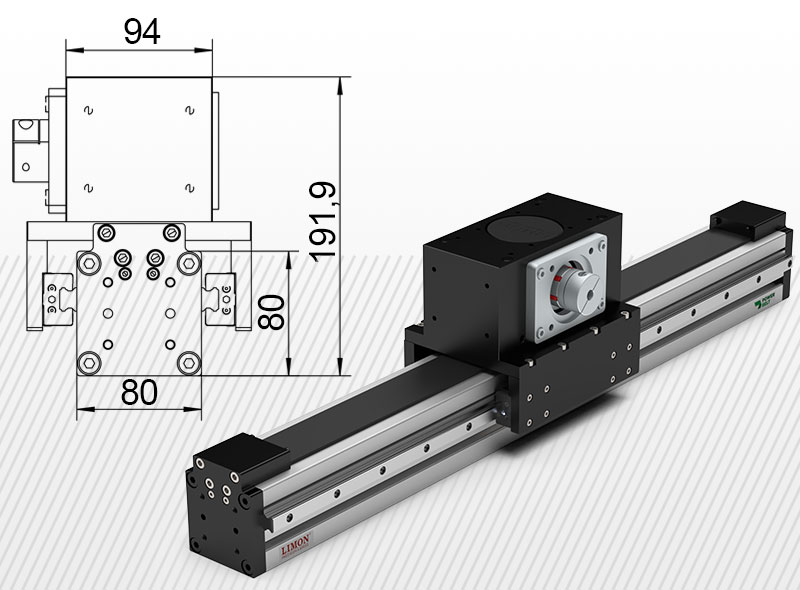

Limon HTZ 80 Linearna jedinica ojačana za Z ose najveće opterećenje 30kg* Hod: 100-1500mm
Opšte informacije
| Najveća brzina: | 1,5 m/s |
| Linearna kolica se pomeri na jedan obrtaj: | 210mm |
| Tačnost ponavjanja pozicije: | ±0,05mm |
| Radna temperatura: | 0 °C- +40 °C |
| Vlažnost vazduha: | 35-90% RH |
| IP zaštita: | IP53 |
 |
Fy max= 8370N* |
|
* - opšti podaci. Tačan nosivist prekontrolišite u konfuguratoru. Konfigurator možete otvoriti sa klikom na sledeći link: KONFIGURATOR |
|
Sve prikazane cene sadrže dodatnih 5% web popusta.
Detaljan opis
Preporuka za ugradnju:
Ovu linearnu jedinicu prvenstveno preporučujemo za vertikalne pomake, gde se kreće aluminijumski profil, dok je blok sa remenicama fiksiran. Na kraju linearne jedinice nalaze se navojni otvori koji se mogu koristiti za pričvršćivanje podizane komponente.
Opšti opis:
HTZ 080 je ojačana linearna jedinica u izvedbi sa zupčastim remenom. Zupčasti remen unutar jedinice je tipa HTD-5M, sa blagim premazom za redukciju buke na zubnoj površini.
Seriju HTZ ne preporučujemo za rad u veoma zaprljanim uslovima.
Ukoliko je planirana spoljašnja primena, molimo konsultujte se sa nama, s obzirom na to da linearno vođenje i remenice nisu izrađeni od nerđajućeg čelika!
Dodaci linearne jedinice:
Na donjoj ilustraciji želimo prikazati da naša kompanija može kompletno isporučiti sve dodatke, pogonsku opremu i upravljanje za linearnu jedinicu. Na fotografiji se nalazi kombinacija servo-reduktora i servomotora koju preporučujemo. Ova konfiguracija obezbeđuje pouzdano i dugoročno stabilno rešenje, pri čemu je moguće odstupiti od preporučenih brendova.
Naša kompanija nudi Simtach servomotor sa kočnicom i odgovarajućim drajverom, kao i Kofon planetarne reduktore. Standardni deo konfiguracije je servo-drajver koji podržava RS485 ili EtherCAT komunikaciju.
Preporučujemo upotrebu servomotora sa kočnicom, jer u slučaju nestanka napajanja kočnica sprečava pad podignutog tereta — naravno, uz uslov da je sistem pravilno dimenzionisan.
Komponente mogu biti deo gore navedene konfiguracije. U nastavku je dat primer konfiguracije koja vam može pomoći da sastavite sopstveni set. Nazivi proizvoda su povezani sa informacijama dostupnim na našem veb-sajtu. Pored navedenih opcija, linearnu jedinicu možete pogoniti i sopstvenim servomotorom ili steper-motorom iz naše ponude. Više informacija pronađite u našem konfiguratoru!
-
Linearna jedinica: tip HTZ 080
-
Servo-reduktor sa priključnim okvirom
-
Servo-reduktor: KPX085
-
Priključni okvir za servomotor
-
Servomotor: Leadshine servo ili Leadshine servo sa kočnicom
Za navedenu konfiguraciju linearne jedinice nudimo i univerzalne dodatke, kao što su montažne kuke, krajnji prekidači i „home“ senzori u jednom setu. Dobavljač senzora je F&C Taiwan.
Video zapisi
Katalozi i dokumenti za preuzimanje
Informacije o proizvođaču
Limon Autotech Co. Ltd je vrhunski proizvođač specijalizovan za automatizovane sisteme linearnih kretanja za laka i srednja opterećenja, trenutno u brzom razvoju kako po kapacitetu proizvodnje tako i po tehnologiji proizvodnje. Nude izvanredna rešenja za kupce, fokusirajući se na stvarnu krajnju potražnju korisnika i oslanjajući se na temelj posvećenosti, doslednosti, brzine odgovora, pouzdanosti i pažnje prema detaljima, što čini LIMON proizvode široko rasprostranjenim u Evropi, Aziji i Južnoj Americi.
Jedan od glavnih proizvoda - linearne jedinice, koje imaju globalno dobar ugled i povratne informacije, ima široku primenu u sledećim industrijama:
- Industrija LCD panela
- Industrija litijumskih baterija
- Fotovoltička industrija
- Automobilska industrija
- Istraživačka industrija
- Medicinska industrija
Na osnovu navedenog, Power Belt, kao srednjoevropska proizvodna baza Limon Autotech Co. Ltd, pouzdano proizvodi i sastavlja linearne jedinice u svom pogonu u Đal (mađarski Gyál). Proizvodnja u Mađarskoj omogućava veliku fleksibilnost, kratke rokove isporuke i trenutnu reakciju na potrebe naših kupaca. Mnoge inovacije su napravljene na osnovu povratnih informacija naših partnera, što daje Limonovim linearnim jedinicama konkurentsku prednost koja nas čini neizostavnim dobavljačem u oblasti linearnih jedinica. Naša kompanija stavlja veliki naglasak na kvalitet, završnu kontrolu i naknadnu podršku.
Prednosti naše kompanije i proizvodnje u Mađarskoj:
- Brzi smo i obezbeđujemo isporuku delova u najkraćem roku
- Pomoći ćemo vam već u početnoj fazi dizajna
- Pružamo online softver za dizajn, koji vam omogućava lako planiranje sopstvenih linearnih jedinica
- Obezbeđujemo 3D modele i informacije o proizvodima
- Postoji mogućnost remontovanja linearnih jedinica u kratkom roku
Pomoću sledećeg video snimka želimo da vam predstavimo našeg partnera LIMON AUTO TECH CO. LTD:
